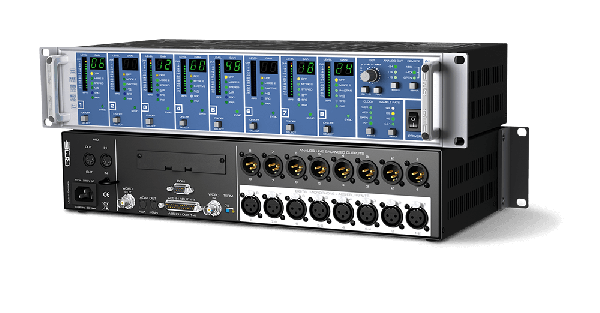

RME DMC-842

Kontroler pro digitální mikrofony RME DMC-842

Tento unikátní produkt dovoluje připojit a ovládat až 8 digitálních mikrofonů a konvertovat jejich signál na ADAT, AES/EBU, analog nebo (volitelně) MADI. Osm samostatně přepínatelných konvertorů nabízí flexibilní časování a širší využití, například se standardy AES3 a AES/EBU.

• DMC-842 je osmiknálové AES42 rozhraní
• kontroler pro digitální mikrofony
• dálkově ovládatelné přes MIDI, AES nebo (volitelně) MADI
• může přenášet až 64 audio kanálů z posledního zařízení v řetězci pouze po jednom kabelu
• podporuje standard AES42

DMC-842 je osmiknálové AES42 rozhraní a zároveň kontroler pro digitální mikrofony. Tento unikátní produkt dovoluje připojit a ovládat až 8 digitálních mikrofonů a konvertovat jejich signál na ADAT, AES/EBU, analog nebo (volitelně) MADI. Osm samostatně přepínatelných konvertorů nabízí flexibilní časování a širší využití, například se standardy AES3 a AES/EBU.

RME při výrobě DMC-842 úzce spolupracovalo s výrobci mikrofonů, aby zabezpečilo maximální kompatibilitu a nejlepší funkcionalitu. Výsledkem je, že DMC-842 je nejflexibilnější a nejkompatibilnější AES42 rozhraní.

Ovládání, kaskádování

DMC-842 je plně dálkově ovládatelné přes MIDI, AES nebo (volitelně) MADI. Volitelný I64 MADI modul umožňuje řadit (řetězit) více DMC-842 jednotek sériově za sebou (až 8). Díky tomu je možné přenášet až 64 audio kanálů z posledního zařízení v řetězci pouze po jednom kabelu. Tento způsob kaskádování je také možný s Micstasy a ADI8-QS.

AES42 formát

DMC-842 pracuje jako převodník, napaječ a ovládací zařízení pro digitální mikrofony, podporující standard AES42. Operační módy definované standardem AES42, Mode 1 a Mode 2, jsou podporovány nezávisle každým vstupem. Mode 1 definuje asynchronní přenos. Práce s různými mikrofony v Mode 1 vyžaduje použití konvertorů vzorkovací frekvence, jimiž je DMC-642 vybaven. Mode 2 dovoluje synchronní přenos. V obou módech mohou být posílána řídící data mikrofonu a přijímána stavová data zpět. Tak je možné nastavovat zesílení, směrovou charakteristiku, hi-pass filtr a kompresi. Další funkce jsou definovány ve standardu AES42, ale jejich dostupnost záleží na individuálním mikrofonu. Veškeré parametry jsou přímo dostupné z čelního panelu.

V mnoha ohledech je DMC-842 ideální doplňek k RME Micstasy. Použitím stejného způsobu propojování jako u Micstasy je zajištěno bezproblémové nastavování kombinovaných systémů pro analogové i digitální mikrofony. DMC-842 také obsahuje analogové linkové výstupy.

Volitelná I64 MADI karta

I64 je volitelně dodávaná MADI karta, která nabízí rozšíření o 64 kanálový MADI vstup a výstup. Koaxiální a optický výstup pracuje paralelně s AES/EBU a ADAT výstupy, tudíž posílá stejná data.

I64 MADI Karta nabízí jak koaxiální, tak optický MADI vstup. Vstup je přepínán automaticky v závislosti na kterém vstupu jsou detekována platná data. Tak je zajištěna plná redundance a v případě ztráty vstupního signálu dojde k okamžitému přepnutí na jiný vstup.

Každá DMC-842 jednotka používá sice pouze 8 kanálů, ale umožňuje průchod až 56 kanálů přes MADI. Díky této technologii je umožněno sériové kaskádování více DMC-842. Příchozí MADI data projdou skrz nezměněna, pouze k nim je přidán další osmikanálový blok. Tak je možné zařadit za sebe až 8 DMC-842. Celkem je tedy na posledním DMC-842 dostupných 64 kanálů. Při takovémto řazení dochází ke zpoždění o 3 samply na každé jednotce. Tento problém s offsetem je řešen funkcí kompenzace zpoždění.
