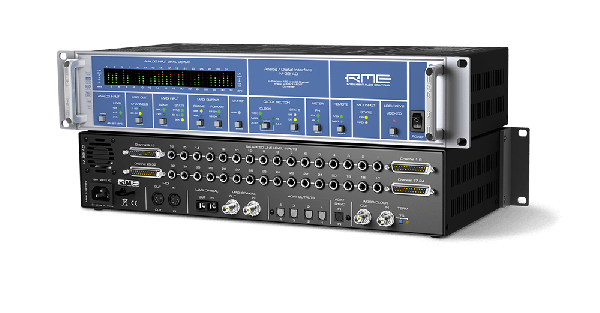

RME M-32 DA

32 kanálový převodník M-32 DA

Převodník digitálního formátu MADI nebo ADAT do analogového signálu. Disponuje třemi hardwarovými signálovými úrovněmi, které zajišťují vysokou kompatibilitu a max. využití výstupního signálu. Podpora samplovací frekvence až 192 kHz a 116dBA odstup signál/šum na všech kanálech.

• 32-kanálový D/A převodník, plně symetrický, 116 dBA
• 1 x MADI I/O, 4 x ADAT In
• Nulové zpoždění MADI I/O: není nutné kompenzovat zpoždění při řetězení jednotek
• SteadyClock(TM) - vynikající zvuková kvalita nezávislá na kvalitě externího clocku
• Plně dálkově ovladatelný přes MIDI nebo MADI

M-32 DA je 32 kanálový převodník profesionální úrovně, který provádí převod z digitálního formátu MADI nebo ADAT na analogový signál. Jak je u RME zvykem, převodník má obsáhlé množství funkcí a nastavení parametrů, ale přitom si zachovává jednoduchost a přehlednost, včetně možnosti dálkového ovládání. Tyto přednosti také podtrhuje precizní provedení analogové části a špičkové D/A čipy.

M-32 D/A nabízí unikátní D/A konverzi z MADI a ADAT formátu v kompaktním 19" rackovém provedení s výškou pouze 2U. Symetrické analogové výstupy, založené na technologii použité u ADI-8 QS, zaručují excelentní odstup signál/šum a minimální zkreslení. Také disponují třemi hardwarovými signálovýmmi úrovněmi, které zajišťují vysokou kompatibilitu a max. využití výstupního signálu. Konverzi do analogu obstarávají čipy, které nejen že pracují se samplovací frekvencí až 192 kHz, ale také přesahují 118dBA odstupu signál/šum na všech kanálech.

Hlavní rysy:

• 32-kanálový D/A převodník, plně symetrické výstupy, 118 dBA
• 19" 2U rack provedení
• 1 x MADI I/O, 32 kanálů @ 96 kHz, 16 kanálů @ 192 kHz
• 4 x ADAT Out, 16 kanálů @ 96 kHz, 8 kanálů @ 192 kHz
• Nulové zpoždění MADI I/O: není nutné kompenzovat zpoždění při řetězení jednotek
• 32 šestistupňových LED indikátorů úrovně
• SteadyClock(TM) - vynikající zvuková kvalita nezávislá na kvalitě externího clocku
• SyncCheck® - unikátní kontrola synchronizace
• Všechny parametry nastavení jsou uloženy i po vypnutí
• Potlačení šumu výstupů při zapínání a vypínání
• Plně ovladatelný přes MIDI nebo MIDI skrz MADI

Precizní audio

Technologie SteadyClock(TM), garantující perfektní zvukovou kvalitu díky výkonnému potlačení jitterů, činí převodník zcela nezavislým na kvalitě externího clocku. Intelligent Clock Control nejen hlídá stav aktuální synchronizace, ale také si v případě výpadku zachová poslední platnou samplovací frekvenci a pokračuje v přenosu signálu.

Dálkové řízení

Všechny převodníky M-série jsou dálkově plně ovladatelné a nastavovatelné přes MIDI. Navíc je možné kompletní dálkové zabrazení stavu a také všech indikátorů, které jsou na předním panelu. Každému převodníku lze nastavit unikátní identifikátor a je tak možné ovladát více jednotek skrze jeden MIDI kanál. Ovládácí software (PC/Mac) umožňuje snadnou a přehlednou vzdálenou správu, a to také s MIDI přenosem skrz MADI.

Digitální rozhraní

M-32 DA má optický i koaxiální MADI vstup. V případě výpadku vstupního signálu se okamžitě přepne na jiný vstup, který signál má.

M-32 DA má čtyři ADAT vstupy, které zjišťují jednoduchou konektivitu s dalším studiovým vybavením. V kombinaci s RME HDSPe RayDAT nabízí prefektní přenos 32 kanálů z počítače s použitím optických Toslink kabelů za bezkonkurenční cenu.

Řetězení

MADI vstup neslouží jen jako audio vstup a jako volitelný zdroj clocku, ale také jako průchozí MADI vstup. M-32 DA totiž používá jen 32 kanálů MADI signálu, který ale dovoluje přenášet až 64 kanálů. A tak lze za sebe zřetězit více převodníků a využít tak všech 64 kanálů MADI signálu. Je možné libovolně kombinovat M-32 DA a M-16 DA, až do celkového počtu audio 64 kanálů.

Kanály vs. samplerate

Počet audio kanálů, které je možné přenést pomocí MADI, závisí na samplovací frekvenci. 48 kHz - 64 kanálů, 96 kHz - 32 kanálů, 192 kHz - 16 kanálů.

Obdobně je tomu u rozhraní ADAT. 48 kHz - 8 kanálů/port, 96 kHz - 4 kanály/port, 192 kHz - 2 kanály/port. Protože má M-32 AD čtyři porty ADAT, je možné celkem přenést až 8 audio kanálů se samplovací frekvencí 192 kHz.

Technická specifikace:

• Výstupy: 1/4" TRS jack nebo 25pin D-sub
• Vstupy: 4 x ADAT optický, 1 x MADI optický/koax
• Dynamický rozsah: 118 dBA (114 dB RMS)
• THD DA: < -110 dB (< 0.00063 %)
• THD+N DA: < -104 dB (< 0.001 %)
• Crosstalk DA: > 110 dB
• Výstupní úrovně: +24 dBu, +19 dBu, +13 dBu
• Frekvenční rozsah AD, -0.1 dB: 5 Hz - 22 kHz (sf 48 kHz)
• Frekvenční rozsah AD, -0.5 dB: < 5 Hz - 34 kHz (sf 96 kHz)
• Frekvenční rozsah AD, -1 dB: < 5 Hz - 50 kHz (sf 192 kHz)
• Samplovací frekvence: 44.1, 48, 88.2, 96, 176.4, 192 kHz, jiná (Sync/WC)
• Napájení: Pulzní zdroj, 100-240V AC, 60W
• Rozměry: 483 x 88 x 200 mm
