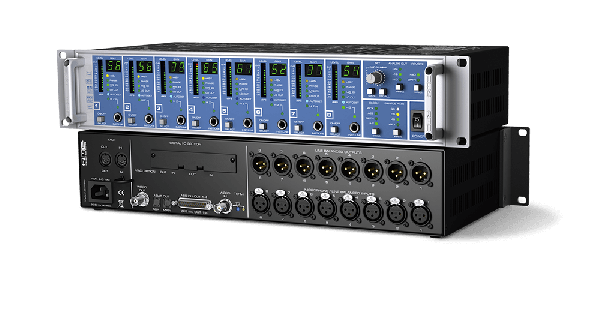

RME Micstasy

8kanálový hi-end mikrofonní a linkový předzesilovač Micstasy

Kombinuje v sobě klasické vlastnosti předešlých RME produktů s novými, dosud nevídanými funkcemi. Micstasy je možno použít čistě analogově (Mic/Line In - Line Out) nebo digitálně (Mic/Line In - Digital out) – obě tyto signálové cesty lze použít současně. Díky způsobu distribuce signálů může Micstasy plně nahradit signálový splitter. Zařízení je kompletně dálkově ovladatelné přes klasické MIDI nebo MIDI obsažené v protokolu MADI.

Nejdůležitější vlastnosti Micstasy:

• 8 symetrických XLR mic/line vstupů s rozsahem citlivosti (gain) 85dB
• Úroveň analogových vstupů od -56.5 dBu do +30 dBu
• Vysoce kvalitní obvody a předzesilovače s ultra nízkým šumem
• Řízení citlivosti (gain) odstupňováno po 0,5 dB
• Vysoký frekvenční rozsah (200kHz) se speciálním vstupním filtrem (EMI)
• 8 symetrických TRS jack line/instrument vstupů s možností Hi-Z (vysokoimpedanční vstup)
• 8 symetrických XLR výstupů, maximální úroveň +27 dBu
• 4x AES/EBU výstup (D-Sub, 8 kanálů 192kHz)
• 2 x ADAT výstup (8 kanálů 96kHz)
• Volitelně MADI in/out (I64 MADI karta)
• Symetrický hi-pass (Lo Cut) s ultra nízkým THD, 18 dB/oct
• LED level meter - 13 LED diod na kanál
• M/S de-/encoding na digitálním výstupu
• AutoSet: automatické nastavení vstupní citlivosti
• Nastavení lze uložit do 8 uživatelských presetů
• Plně ovladatelné po MIDI a MIDI over MADI

Ve standardním 19“ racku o výšce 2U nabízí Micstasy spoustu neobyčejných funkcí a vlastností, např. Intelligent Clock Control (ICC), SyncCheck, SteadyClock, TotalGain, AutoSet, MIDI over MADI a remote control (dálkové řízení) přes MADI and MIDI.

Technologie známé z předešlých produktů RME jako např. SyncCheck zajišťují perfektní synchronizaci a dokonalou detekci a eliminaci chyb. Lze také kombinovat více jednotek a dokonale je synchronizovat pomocí rozhraní WordClock. Všechna nastavení zůstávají zachována, pokud je jednotka vypnuta.

Micstasy lze plnohodnotně dálkově ovládat pomocí MIDI a všechny informace o detekovaných stavech lze k obsluze přenášet po MIDI. Každé jednotce Micstasy lze nastavit unikátní ID, což dovoluje nezávislé ovládání více jednotek po jediném MIDI kanálu. Použitý protokol je plně kompatibilní s Digidesign ProTools, Micstasy lze tedy ovládat přímo ze systému ProTools.

Technologie RME SteadyClock garantuje perfektní a přesnou synchronizaci v každé situaci. Díky vysoce výkonné eliminaci jitterů mohou AD převodníky Micstasy pracovat nezávisle na kvalitě externího clocku – v každé situaci mohou pracovat s vlastním interním clockem, což garantuje skvělou kvalitu zvuku a dokonalou spolehlivost. Navíc je zde použita technologie ICC, která při detekovaném problému s referenčním clockem nebo jeho úplné ztrátě použije poslední platnou obdrženou informaci a udržuje tak clock v bezchybném stavu.

Nízká latence

V Micstasy jsou použity prvotřídní AD převodníky Cirrus Logic, disponující perfektními parametry odstupu signál/šum a zkreslení. Tyto převodníky narozdíl od ostatních na trhu disponují inovativním digitálním filtrem, dosahujícím zpoždění 0,25ms (12 samplů) při 44,1kHz – 0,09ms (9 samplů) při 96kHz a 0,026ms (5 samplů!!) při 192kHz.

Tyto hodnoty jsou méně než čtvrtinou hodnot, které dosahují ostatní (mnohem dražší) převodníky. Tyto hodnoty reprezentují významný pokrok v redukci latence (zpoždění) v digitálních studiích. Společně s převodníkem ADI-8QS, který disponuje DA konvertory se zpožděním 5-10 samplů získáte studio, které co se týče zpoždění plně odpovídá klasickému analogovému monitoringu.

Autoset

Mnoho předzesilovačů disponuje vestavěnými limitery pro prevenci přebuzení (clipping) na AD převodnících. Toto řešení se při konstruktérům Micstasy nejevilo jako vhodné z důvodu negativního vlivu a znehodnocování excelentních parametrů AD převodníků limitací.

Citlivost vstupů (gain) je řízen digitálně a lze aktivovat funkci AutoSet, která zajistí automatické nastavení gainu, které perfektně řeší problémy s clippingem ovšem bez jakékoliv degradace audio signálu!

Je možné nastavit v jak velkých hodnotách (krocích) bude gain redukován (-1, -3, -6, -12 dBFS). Jakákoliv změna gainu je bezprostředně indikována na předním panelu Micstasy. I když je aktivována funkce AutoSet, může obsluha „zasáhnout“ a gain ovládat i manuálně.

I64 MADI karta

Micstasy lze volitelně rozšířit o 64 kanálů rozhraní MADI na vstupu a výstupu. Koaxiální a optický výstup pracuje paralelně s AES a ADAT výstupem („posílá“ stejná data).

MADI karta je vybavena také optickým a koax vstupem MADI. Vstup je aktivován automaticky, pokud je přítomen vstupní signál. Plná redundance je zajištěna technologií automatického přepínání vstupů – systém okamžitě přepne na jiný vstup, pokud na katuálním vstupu dojde ke ztrátě signálu.

MADI rozhraní může být využit také jako through („skrz“) vstup. Protože každá jednotka Micstasy má pouze 8 kanálů, zbylých 56 kanálů MADI lze „poslat dál“ výstupem - through. Tato technika umožňuje sériové řazení jednotek Micstasy. Data zůstávají po průchodu Micstasy nezměněna, v každé jednotce dojde k „obsazení“ jednoho osmikanálového bloku signály z analogových vstupů. To dovoluje sériové zapojení až osmi jednotek Micstasy. Všech „finálních“ 64 kanálů se signály z analogových vstupů všech jednotek Micstasy je dostupných na MADI výstupu poslední Micstasy v řadě.

S instalovanou MADI kartou je možno Micstasy ovládat přes MADI. Používají se MIDI data, jsou ovšem transportována přes MADI.

Pokud je zapojeno více jednotek za sebou, každá jednotka v řetězci vygeneruje zpoždění 3 samply. Tento problém lze řešit funkcí Delay Compensation.
